1、设备使用电源要求
输入电压：单相 AC220V±10%频率：50/60Hz
相数：单相 3 线制（L—N—PE）
电压分辨率：1V
输出电压波形畸变率≤5%
2、设备主要功能和特点
● 符合IEC61000-4-2和GB/T17626.2最新标准要求；● 7.0寸触摸屏、中英显示，操作方便；
● 采用进口程控高压电源，性能稳定；
● 体积小，携带方便
● 内置国标模式、用户自定义模式，编程模式，增压模式，操作便捷；
● 最高测试电压达到20KV；
● 根据测试标准不同可以方便更换放电模块；
● 放电枪头可自由更换；
● 内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。
3、设备使用环境要求
户内使用；●海拔高度不超过1000米；
●环境温度为－10℃～＋40℃；
●相对湿度不大于85％；
●无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体
●电源电压波形为正弦波,波形畸变率<5%；
●接地电阻不大于0.5Ω；
- 设备设计制造依照标准
● EN/IEC61000-4-2
● ISO10605
● GB/T19951
● ITU-TK.20
● IEC61000-6-1
● IEC61326
● ISO14304
● IEC61340-3-1
● GR 1089
● EN61326
5、产品介绍：
触摸式全智能静电放电发生器ESD61002T产品采用7.0英寸彩色触摸屏操作，完全符合并超越IEC61000-4-2和GB/T17626.2最新标准要求。6、技术参数
| 参数 | ESD61002TA |
| 输出电压 | 0.2～±20kV，精度5% |
| 输出电压极性 | 正 / 负 |
| 放电电容 | 150PF /100PF/200PF |
| 放电电阻 | 330Ω/1500Ω/0Ω |
| 放电电流上升时间 | 0.6 ～ 1ns |
| 静电保持时间 | >5s |
| 工作形式 | 放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于 0.05s 时，是单次放电 |
| 放电次数设定 | 1 ～ 9999 或无限次 |
| 放电形式 | 接触放电 |
| 空气放电 | |
| 放电次数 | 可预设置 1-9999 次或无限次 |
| 触发方式 | 1.自动 2.手动 3.电压自动渐升 扫描 |
| 保险丝 | 3A |
| 最大功耗 | 250W |
| 仪器工作状态指示 | 前面板LED指示、LCD显示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 上位机 | RS232、RJ45接口 可联机打印测试报告 |
| 设备工作电源 | AC220V ± 10%,50 Hz |
| 环境温度 | 15 ℃ -35 ℃ |
| 主机尺寸，重量 | 350×360×175 mm 10kg |

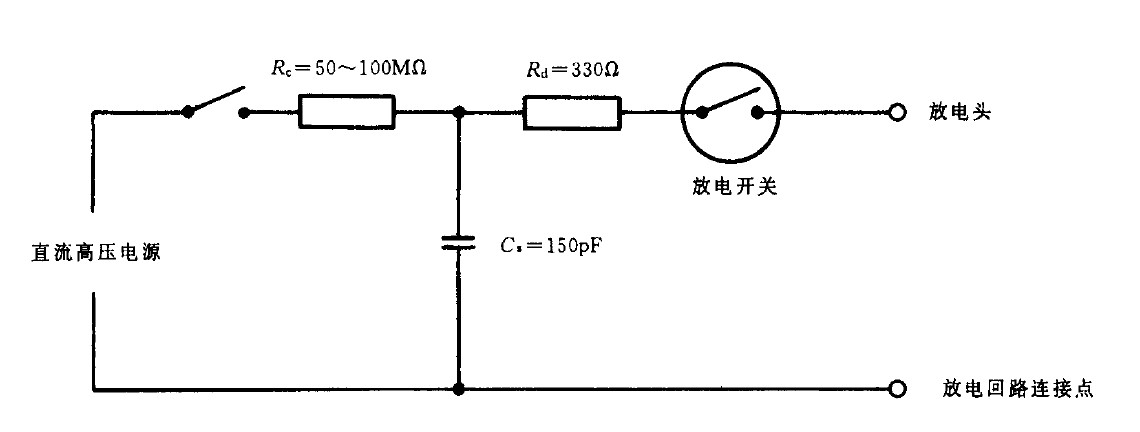

7、产品原理图：

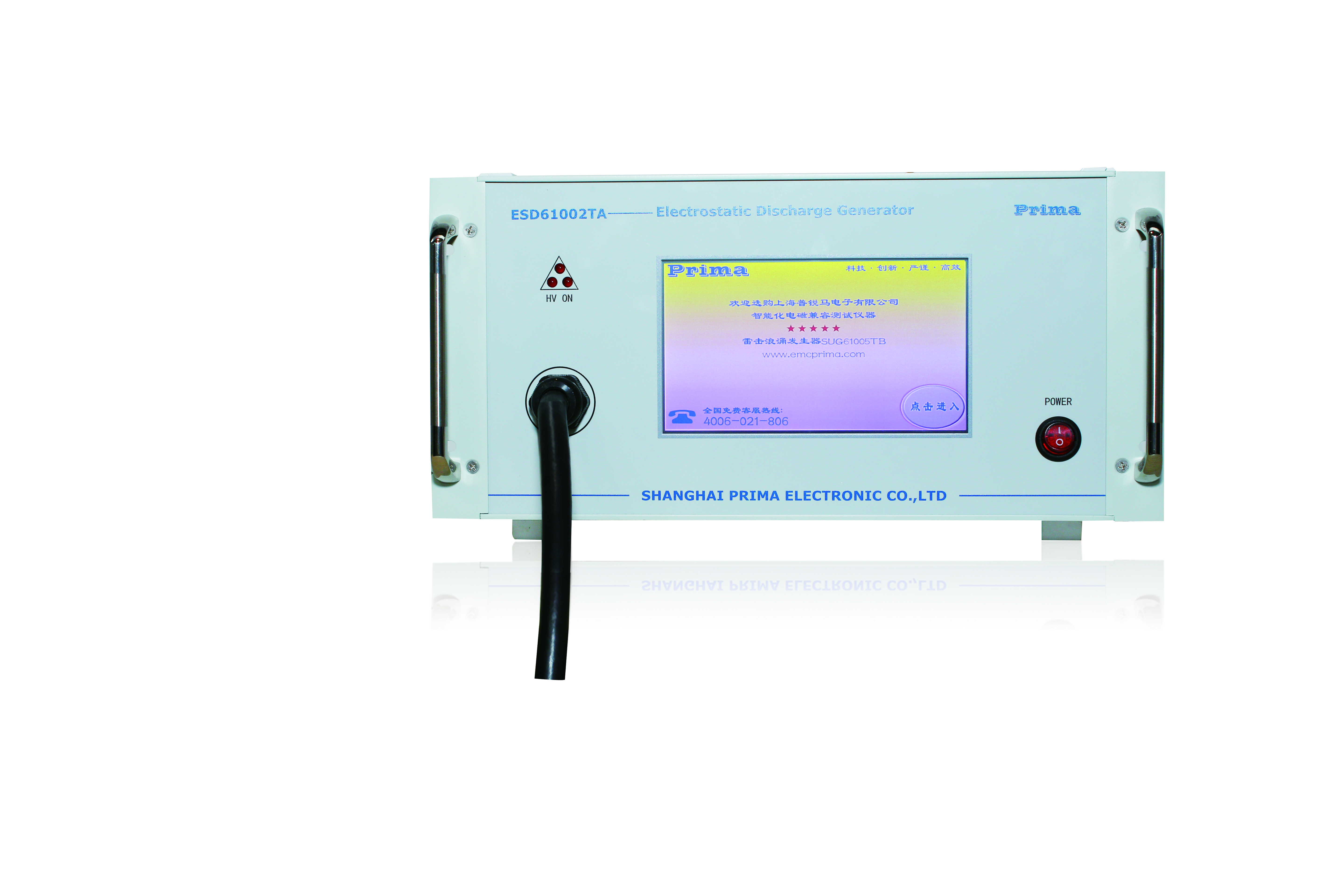

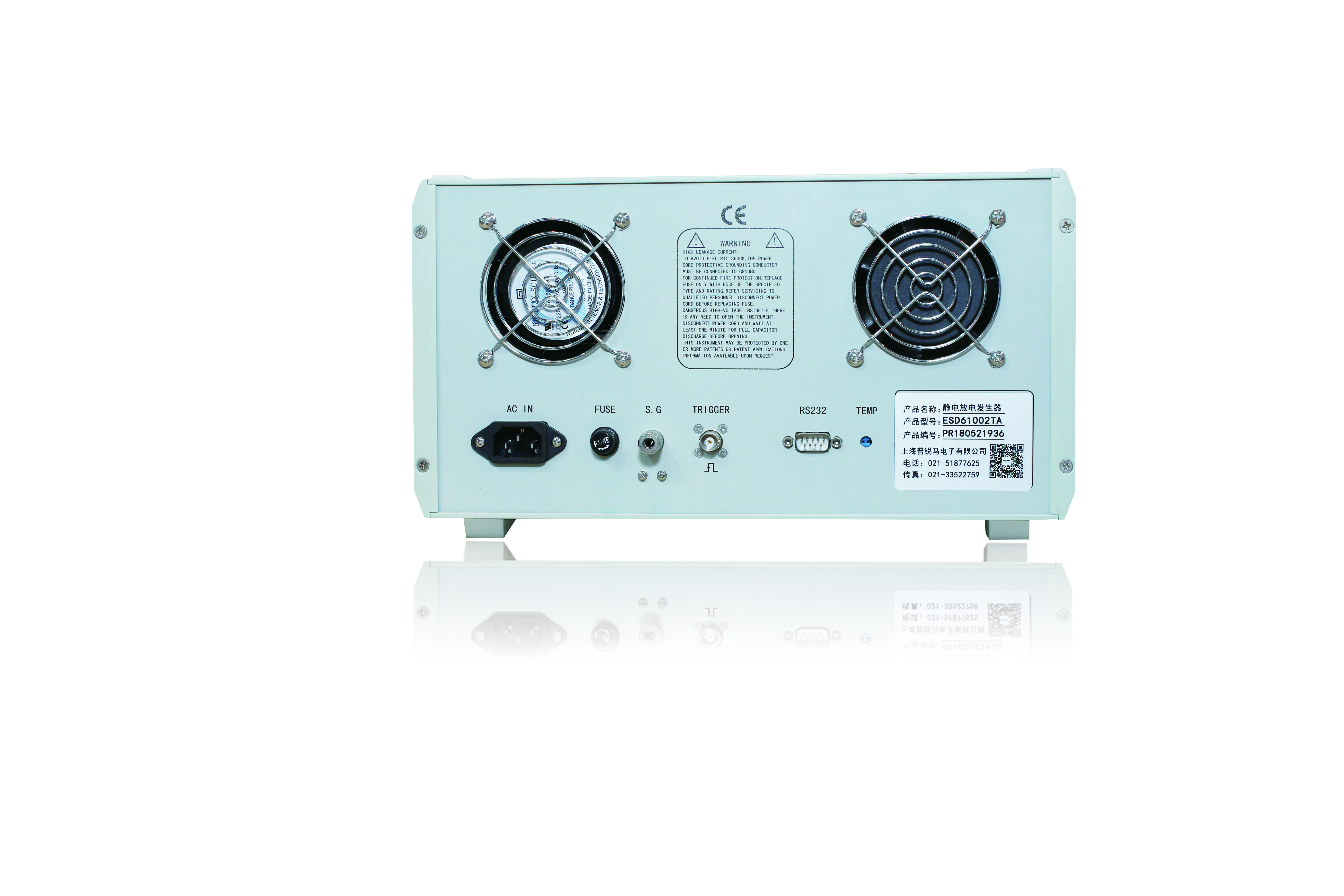

8、设备图片

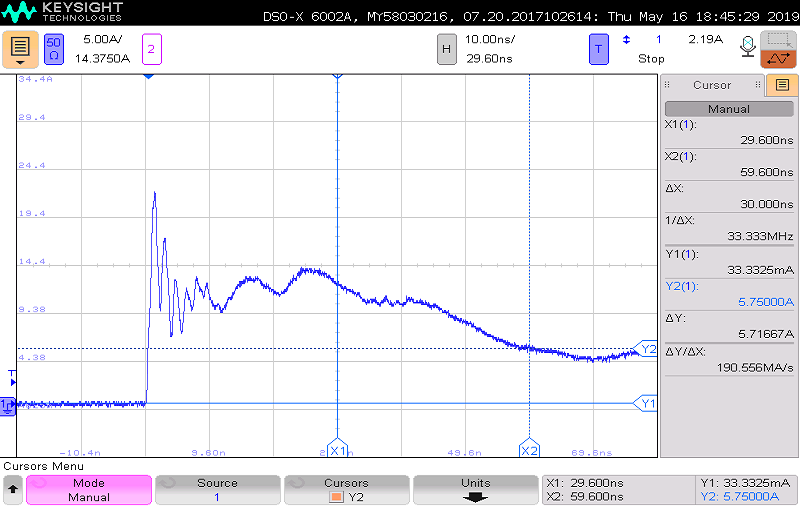

9、实测波形
10、实验配置：标准静电放电实验环境ESD-DESK
静电放电实验桌是为静电放电试验而专门设计的试验装置，符合IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。
标准静电放电实验桌规格：
| 台式设备 |
| ①试验台(1600×800×800mm) |
| ②参考接地板(2700×1800×1.5mm) |
| ③垂直耦合板(500×500×1.5mm) |
| ④水平耦合板(1600×800×1.5mm) |
| ⑤绝缘衬垫 |
| ⑥带电阻的电缆线（470kΩ*2） |
这套试验配置是针对静电放电试验专门设计的，符合IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。
静电放电抗扰度试验配置示意图：
